1 背景

复习过一阵后那种感觉又回来了😄😄😄，学过的东西还是得经常回顾，这样才能做到温故而知新，进而为师！！！

在分析经过加密混淆的Android程序时，仅使用静态分析技术往往达不到理想的效果，这时候就轮到动态分析技术出场了👏👏👏

动态分析分为动态跟踪与动态调试。动态跟踪侧重于自动化分析，工具的表现形式一般是自主研发或由第三方提供的分析平台。在软件开发领域编写大型项目安全检测分析报告，以及在软件安全领域进行恶意代码与病毒的分析时，会广泛使用动态分析技术。动态调试需要分析人员参与进来，依靠调试器的能力完成分析工作。在进行动态调试时，除了调试器，还需要分析人员自主确定分析点。在开发软件时，一般可以进行源码级调试，对设置断点的地方可以通过阅读源码找到。在进行逆向分析时，通常只能进行反汇编级别的调试，分析人员需要通过阅读大量的反汇编代码来寻找突破口。

2 动态分析框架

2.1 简介

目前常用的开源跨平台动态分析框架是MobSF（下载地址为：https://github.com/MobSF/Mobile-Security-Framework-MobSF），同时支持Android、IOS、Windows平台上的软件分析，也同时支持静态分析、动态分析及Web API测试。

MobSF支持在Windows10、Ubuntu、macOS上进行安装，安装过程中还需要其他的辅助软件，安装操作可以参考MobSF的手册和相关经验。

• https://mobsf.github.io/docs/#/zh-cn/
• https://cloud.tencent.com/developer/article/1858069#:~:text=%E5%AE%89%E8%A3%85%E6%AD%A5%E9%AA%A4%20%E4%B8%8B%E8%BD%BD%E5%A5%BD%E9%A1%B9%E7%9B%AE%E4%B9%8B%E5%90%8E%EF%BC%8C%E5%8F%AF%E4%BB%A5%E9%87%8D%E5%91%BD%E5%90%8D%E9%A1%B9%E7%9B%AE%E6%96%87%E4%BB%B6%E5%A4%B9%E5%90%8D%E7%A7%B0%20MobSf%2C%20%E6%89%93%E5%BC%80%20cmd%20%E7%AA%97%E5%8F%A3%E8%BF%9B%E5%85%A5%E8%AF%A5%E9%A1%B9%E7%9B%AE%E7%9B%AE%E5%BD%95%E3%80%82,%E5%B0%86%E9%A1%B9%E7%9B%AE%E5%86%85%E7%9A%84%20requirements.txt%20%E6%89%93%E5%BC%80%EF%BC%8C%E6%9C%80%E5%90%8E%E4%B8%80%E8%A1%8C%20libsast%3D%3D1.2.2%20%E6%94%B9%E4%B8%BA%20libsast%3D%3D1.3.4

在安装过程中，会向设备中安装MobSF使用的一些组件，包括用于抓取网络流量的HTTPS证书、Xposed框架，以及Droidmon、RootCloak、JustTrustMe等Xposed模块。

MobSF已经提供了对Android 4.4的支持，而且设备必须被Root过。

2.2 启动MobSF

在完成2.1中的步骤后，我首先使用命令emulator -avd Pixel_XL_API_27 -writable-system -no-snapshot启动Android Studio模拟器，其中-writable-system表示使用在模拟会话期间创建可写系统映像，-no-snapshot表示禁止自动加载和保存操作，从而导致模拟器执行完整启动序列并在关闭时丢失状态。一切都会在运行时自动配置，MobSF需要AVD版本5.0到9.0进行动态分析，官方建议使用Android 7.0及更高版本，启动后的模拟器如图1所示。

接着，在git下来的MobSF文件夹下运行run.bat 127.0.0.1:8000，在浏览器中输入http://localhost:8000/即可打开Web界面，如图2所示。

然后，上传APK后即可进行体验MobSF的其他强大功能，如图3所示。

3 动态分析技巧

主流的动态分析框架除了提供一套完整、通用的动态分析方法，通常还具备高度的可配置特性与可扩展性，例如添加自定义分析模块、增加指定的API分析等功能。但对一些应用来说，还是有一些分析要点没有提供。在这个时候，就需要分析人员动手解决这些问题。

3.1 代码注入法

一个程序在发布时通常不会保留Log输出信息。如果想观察程序特定位置的输出信息，在默认情况下，使用动态分析框架是做不到的，需要手动进行代码注入。代码注入是指先反编译Android程序，然后在反汇编出来的smali文件中添加Log调用的代码，最后重新打包程序并运行，查看输出结果。

3.1.1 实例程序

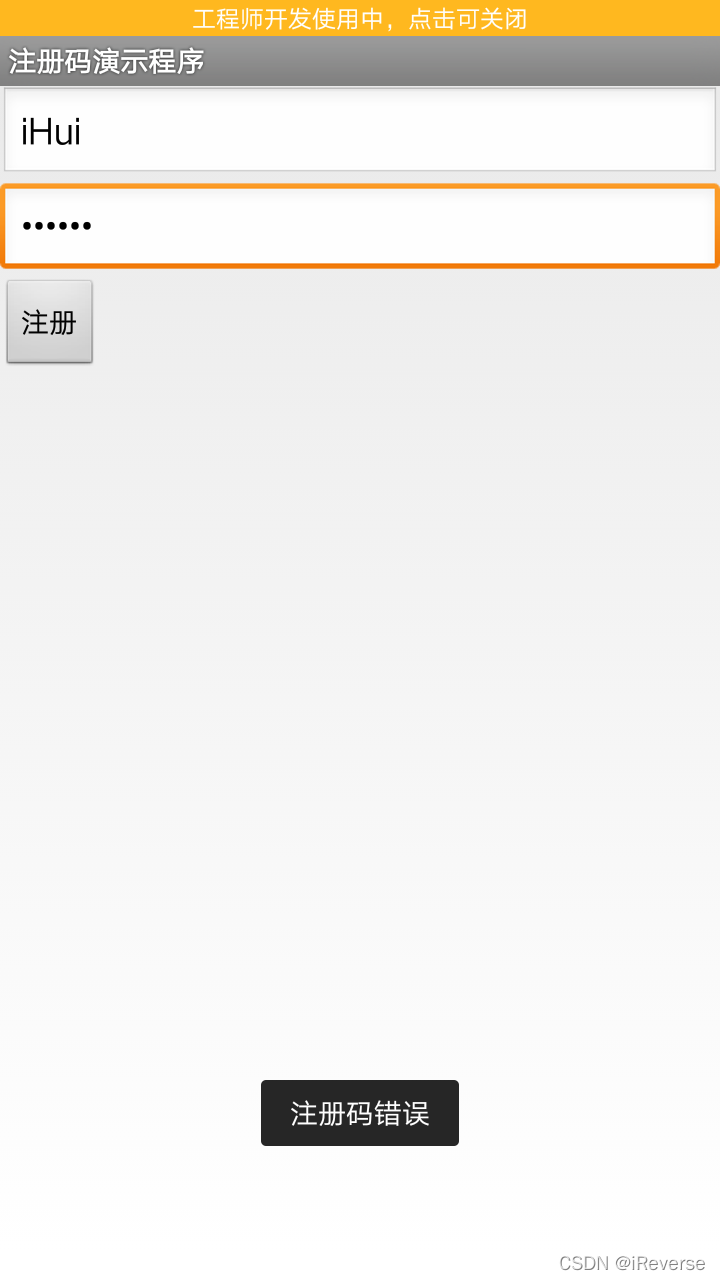

本节实例为一个注册码验证模拟程序，如图4所示。输入用户名与注册码后，点击“注册”按钮，程序会判断注册码是否正确，并弹出相应的提示信息。

3.1.2 Jadx分析APK

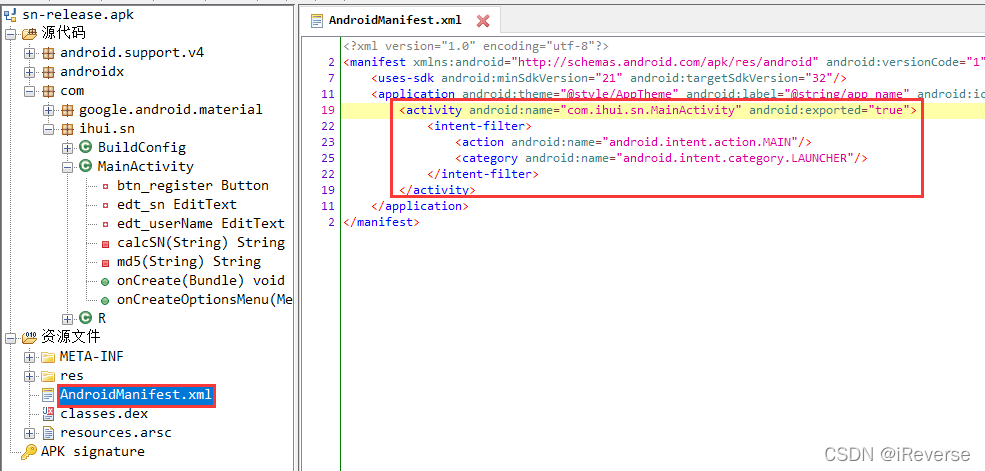

首先，我们将APK文件拖入Jadx中，并找到AndroidManifest.xml文件，发现只有一个MainActivity，如图5所示。

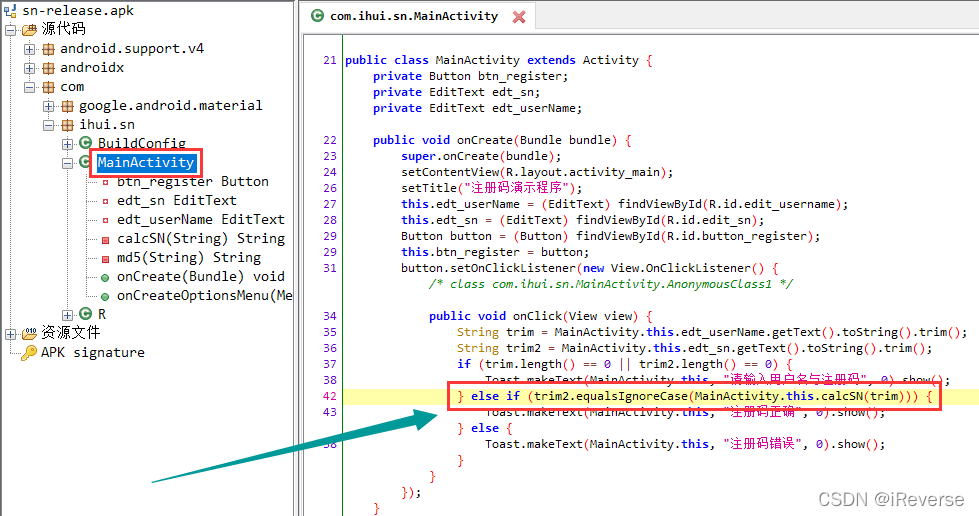

接着，进入到com.ihui.sn文件夹下，查看MainActivity.java文件，如图6所示。

经过分析后得知，只需要在反编译后的dex文件的第42行添加Log调用代码即可获得注册码。

3.1.3 Apktool反编译APK

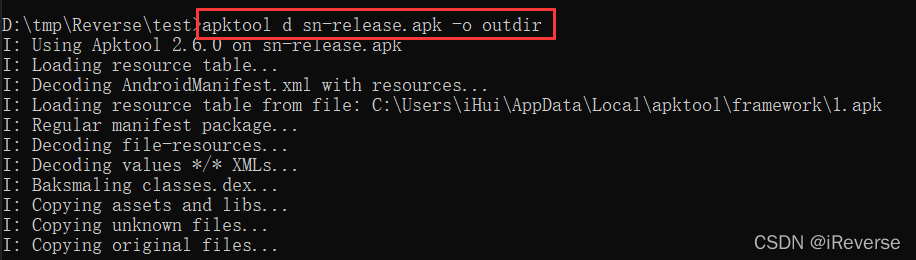

使用Apktool对APK文件进行反编译，，如图7所示。

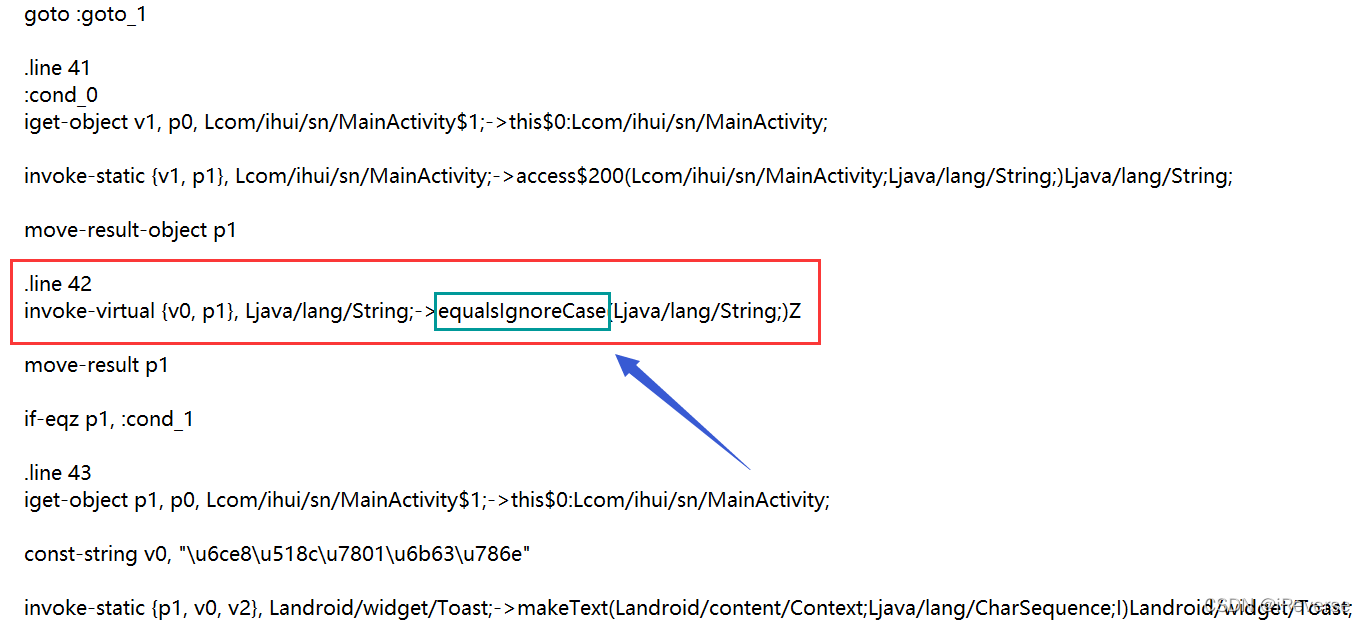

对输出文件进行分析，找到按钮点击事件处理代码。在MainActivity$1.smali文件的42行中，我们发现了与Jadx分析后的MainActivity.java文件中的特征函数equalsIgnoreCase，如图8所示。

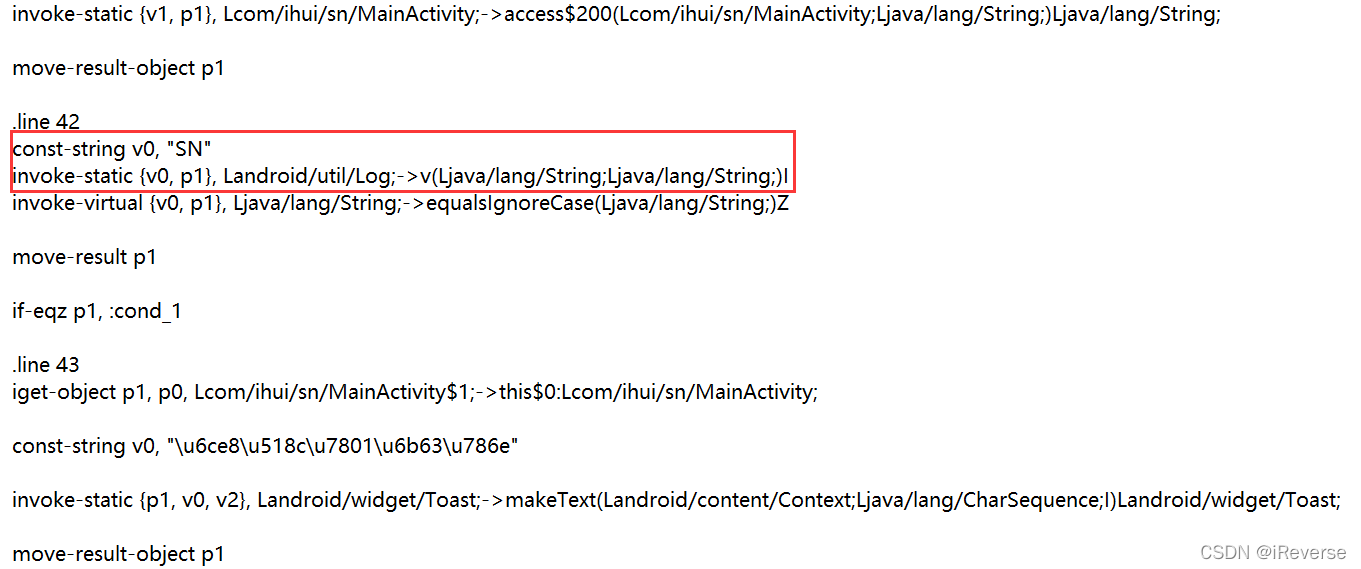

仔细阅读图8中的反汇编代码，会发现.line 42处的if-eqz p1, :cond_1是程序的关键部分。该部分通过比较v0（输入的注册码）与p1（计算所得的注册码）的值来判断注册码是否正确。因此，要想获取真实的注册码，我们只需要根据寄存器的合理范围在.line 42处添加Log.v()输出p1寄存器的值。加入反汇编代码后的MainActivity$1.smali文件如图9所示。

3.1.4 利用logcat查看正确注册码

首先，使用apktool b outdir命令对修改后的代码重新打包，然后使用java -jar signapk.jar iHui.x509.pem iHui.pk8 test.apk test-signed.apk命令对打包后的apk进行签名。

接着，在命令行中输入adb logcat -s SN:v命令，准备获取正确的注册码，如图10所示。

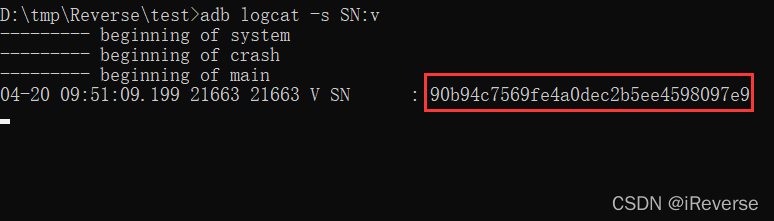

将签名后apk文件安装到手机中，并点击注册按钮后，会在命令行中出现图11中的正确注册码。

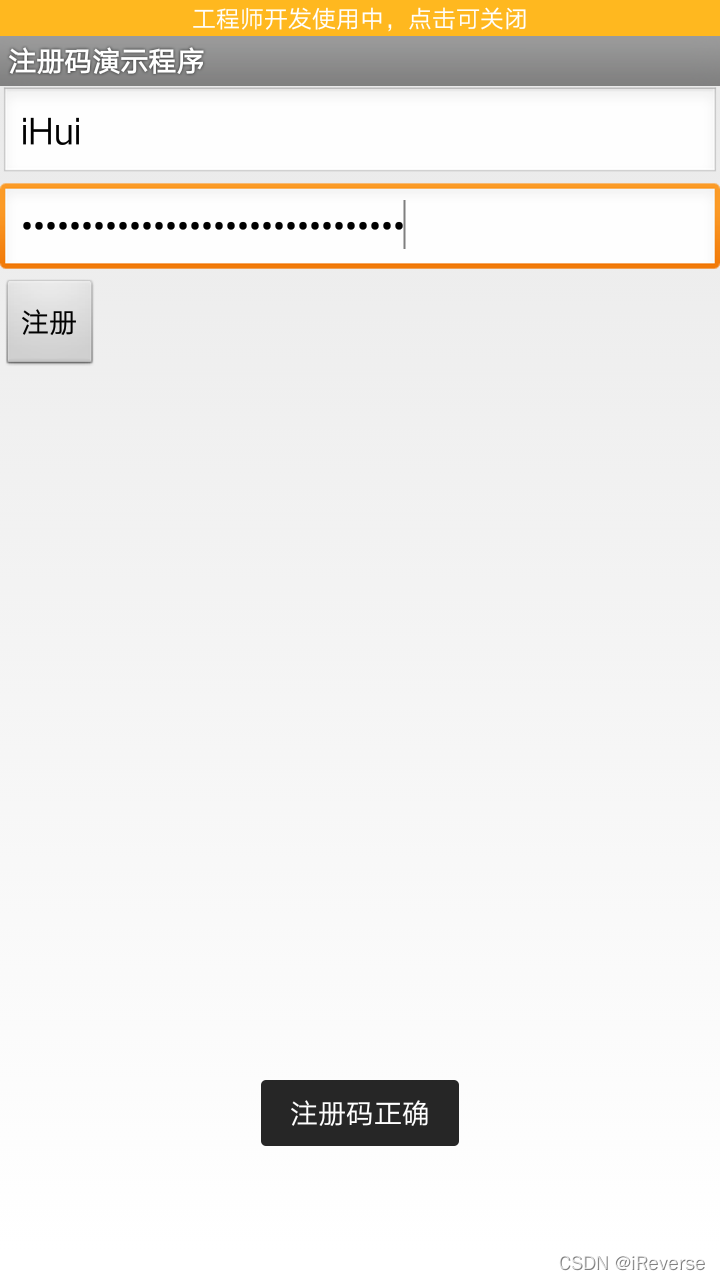

在手机上将apk卸载，并安装之前正确版本的apk文件，输入用户名iHui，注册码90b94c7569fe4a0dec2b5ee4598097e9即可注册成功，如图12所示。

【扩展】

1. 其实这里的注册码就是根据用户名计算出来的MD5值；
2. 我们也可以使用Android Killer在合理的位置注入Toast函数进而获取注册码；
3. 我们还使用Android Killer在合理的位置注入Log函数并查看日志进而获取注册码。

3.2 栈跟踪法

尽管LogCat配合代码注入的方法在分析程序时屡试不爽，但需要分析人员阅读大量的反汇编代码来寻找程序的“输出”点，且在此过程中可能需要多次手动注入Log输出代码。如果要分析大型程序，这显然是一件苦差事。

因此，我们使用栈跟踪法来进行代码注入，主要的操作是手动向反汇编后的smali文件中添加用于输出栈跟踪信息的代码。与注入Log输出的代码不同的是，采用栈跟踪法时只需要知道大概的代码注入点，而且注入代码后的反馈信息比Log注入要详细得多。

3.2.1 实例程序

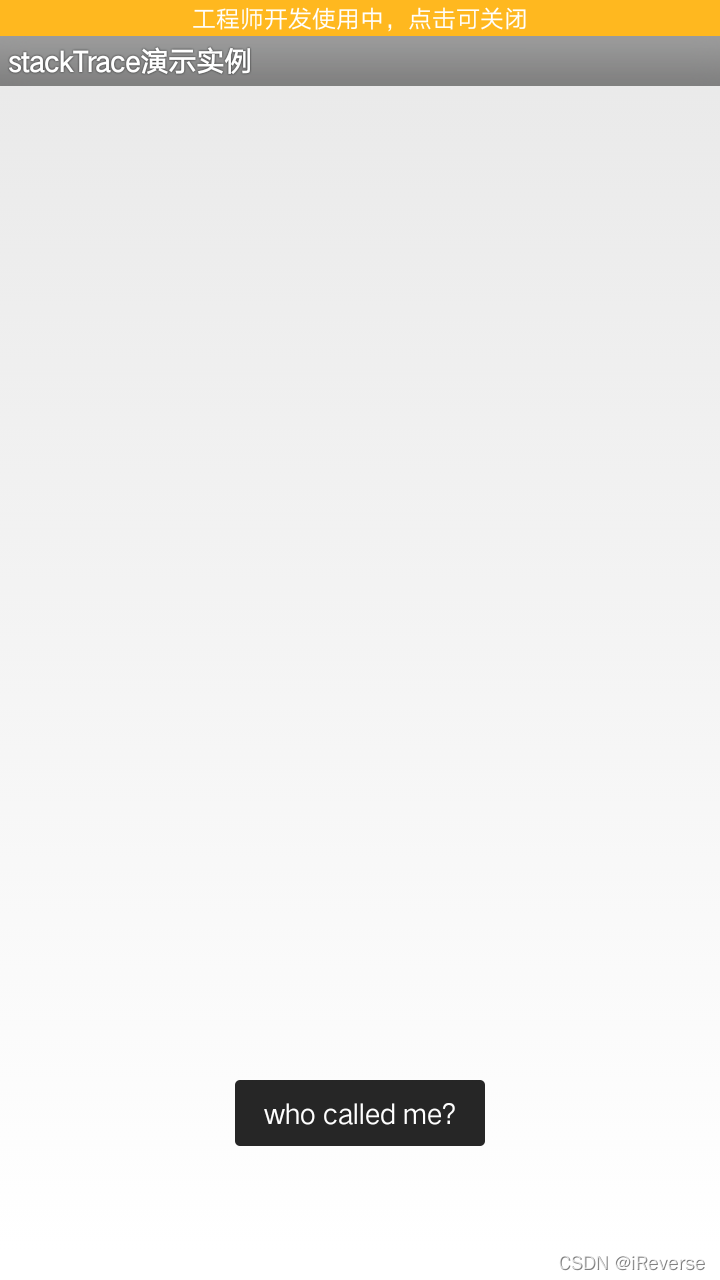

如图13所示，运行实例程序stackTrace，弹出来Toast，提示who called me?

3.2.2 修改关键代码

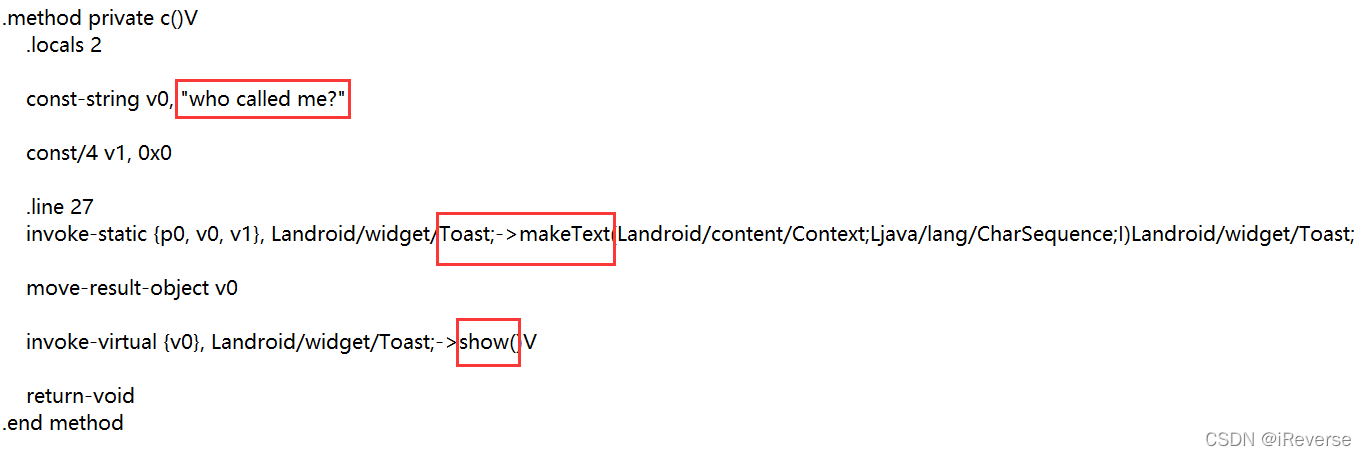

现在我们的需求是确认这个Toast是什么时候被调用的。使用ApkTool反编译stackTrace实例程序，然后查找特征函数Toast的调用位置或者提示字符串的位置，发现在MainActivity.smali文件中有图14中的代码。

通过分析图13中代码可知，Toast是由.line 27处的代码调用的，现在只需要在它的下面添加用于输出栈跟踪信息的代码，相应的Java代码如下：

new Exception(“print stacktrace……”).printStackTrace();

将其转化为smali语法的反汇编代码，具体如下：

new-instance v0, Ljava/lang/Exception;
const-string v1, “print stacktrace……”
invoke-dircet {v0, v1}, Ljava/lang/Exception;->(Ljava/lang/String;)V
invoke-virtual {v0}, Ljava/lang/Exception;->printStackTrace()V

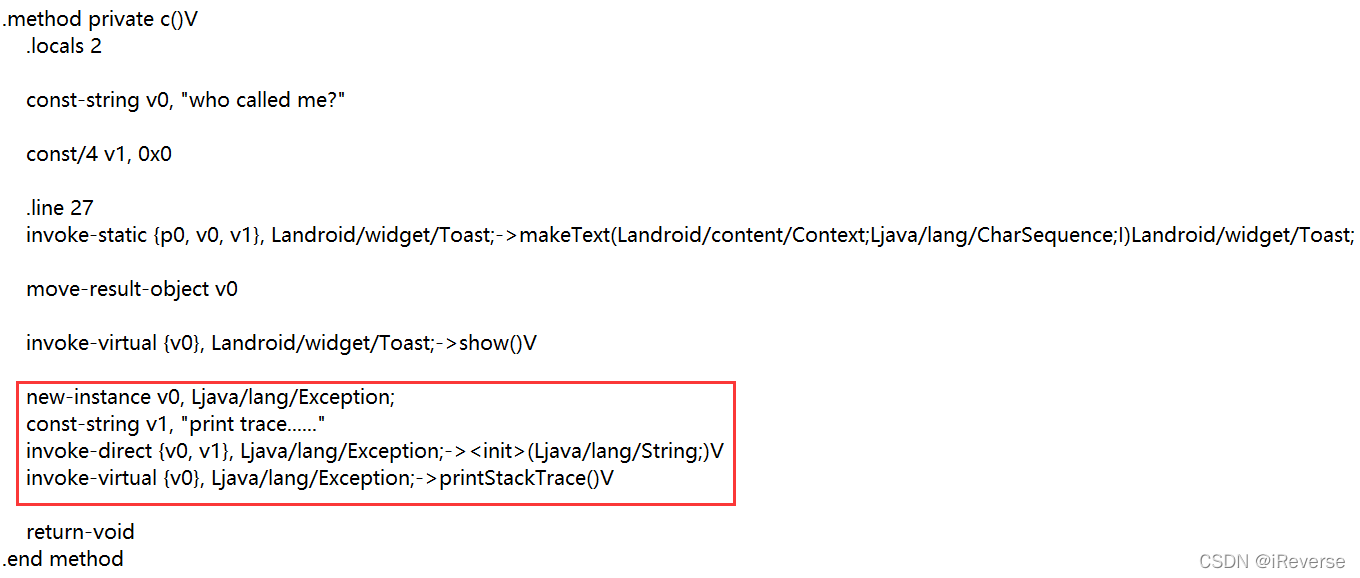

将上述smali代码写入MainActivity.smali的.line 27后，如图15所示。

3.2.3 栈跟踪分析

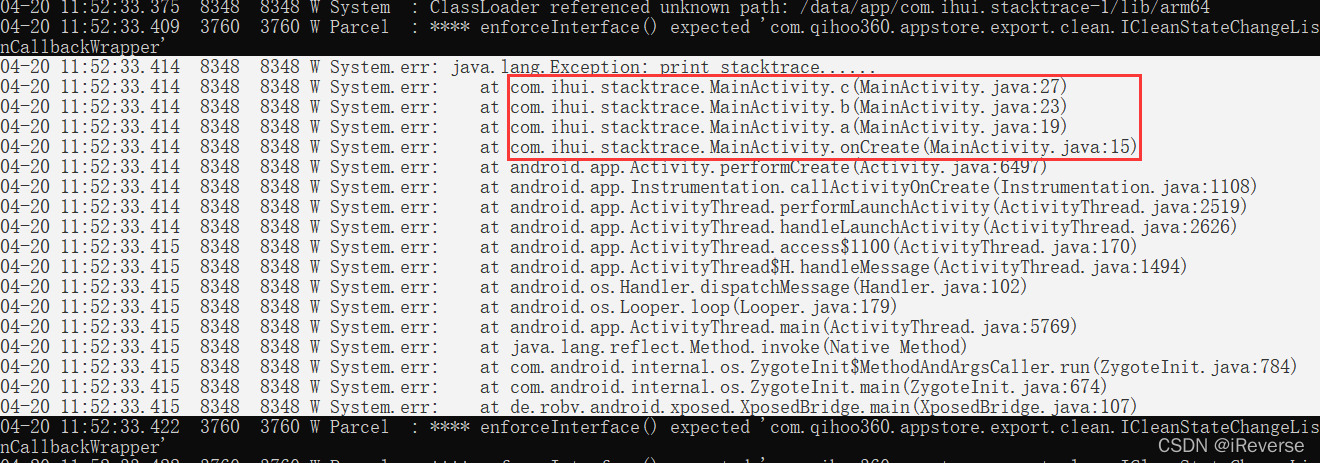

首先，使用ApkTool将修改完的代码重新打包成APK，并进行签名。栈跟踪信息是WARN级别的信息，且Tag被系统命名为System.err，因此，在命令行中输入adb logcat -s System.err:V *:W命令，也会输出同样的栈跟踪信息，输入结果如图16所示。

栈跟踪信息记录了从程序启动到printStackTrace()方法执行期间所有被调用过的方法。从下往上查看栈跟踪信息，找到第1条以com.ihui.stacktrace开头的信息，发现开始调用的是OnCreate()方法，然后依次是a()、b()、c()。这样一来，我们就得知了函数的执行流程。

3.3 Method Profiling

3.3.1 实例程序

本节的演示示例模拟多级方法调用，单击“MethodProfiling”按钮后，程序会执行一系列的方法，如图17所示。

3.3.2 打开Android Device Monitor

在Android SDK中有一个工具Device Monitor，可以用来运行一些动态分析工具，其中就包括Method Profiling。在Android Studio安装时的SDK/tools文件夹下有monitor.bat的文件，双击后即可打开Android Device Monitor，如图18所示。

3.3.3 开始方法剖析

在“Devices”窗口选择指定设备下的com.ihui.methodprofiling程序，点击“Device”窗口上方工具栏中的“Start Method Profiling”按钮，开启Method Profiling。与此同时，“Start Method Profiling”按钮上的文字会变成“Stop Method Profiling”。

切换到程序的运行界面，单击“MethodProfiling”按钮，待Toast函数执行后单击“Stop Method Profiling”停止，稍等片刻便会自动弹出TraceView窗口。

在TraceView窗口的“Name”找到前缀是com.ihui.methodprofiling的表项，单击后发现每一个方法都是有“Parents”和“Children”两个子项，图19中显示“Parents”表示com.ihui.methodprofiling.MainActivity.b()被com.ihui.methodprofiling.MainActivity.a()调用，“Children”表示com.ihui.methodprofiling.MainActivity.b()调用了com.ihui.methodprofiling.MainActivity.a()。所有方法调用都以链表形式依次显示，显示的顺序与栈跟踪的输出信息相反。

3.3.4 扩展

如果我们想要执行的Method Profiling代码在程序一开始就执行了，要想对其进行Method Profiling，需要先查找开始点与结束点，再手动注入代码。Method Profiling的调试支持本来就是由Android SDK提供的，android.os.Debug类提供了startMethodTracing()与stopMethodTracing()来开启Method Profiling，示例Java代码如下所示。

android.os.Debug.startMethodTracing("iHui");
a();
android.os.Debug.stopMethodTracing();

如果手动注入Method Profiling时代码的起始点与结束点不容易确定，可以将代码的范围设置得大一些。
首先，在Activity的OnCreate()方法中注入startMethodTracing()的代码，反汇编成smali代码后如下所示。

const-string v0, "iHui";
invoke-static {v0}, Landroid/os/Debug;->startMethodTracing(Ljava/lang/String;)V

然后，在Activity的OnStop()方法中注入stopMethodTracing()的代码，反汇编成smali代码后如下所示。

invoke-static {}, Landroid/os/Debug;->stopMethodTracing()V

字符串iHui为trace文件名，上面的代码执行后，会在SD卡的根目录中生成iHui.trace文件。这个文件包含了a()方法执行过程中的所有方法调用与CPU占用时间等信息，可以使用Android Device Monitor工具打开，注意从Android Studio3.2以后traceview工具被弃用。

4 使用IDA Pro动态调试APK

IDA Pro从6.6版本开始加入了动态调试APK的功能。使用IDA Pro既可以调试DEX代码，也可以调试Native代码，甚至可以启动两个IDA Pro实例，同时完成两种代码的联合调试。
本节以Method Profiling实例中DEX代码为例进行分析。

首先，如图20所示，右键选中Method Profiling APK，以IDA Pro(64-bit)方式打开，在弹出的对话框中选择要分析的目标，然后选择图21中的classes.dex文件，点击“OK”按钮。使用默认设置，单击“OK”按钮，等等IDA Pro完成初步分析。

然后，单击菜单项“Debugger”->“Debugger options”，打开图22所示的调试器设置窗口。如果需要分析的程序在启动后停在入口处，可以勾选“Suspend on process entry point”复选框。单击“Set specific options”选项，设置adb的完整路径，以及要启动的Activity组件的信息，如图23所示。设置完成后，分别单击两个窗口上的“OK”按钮，返回IDA Pro的反汇编主界面。

如图24所示，单击菜单项“Debugger”->“Process options”，设置端口为54321，单击“OK”按钮，返回IDA Pro主界面。

如图25所示，单击菜单项“Debugger”->“Start Process”，或者单击工具栏中的绿色三角形按钮，启动动态调试。此时会弹出提示框，告诉我们执行代码可能会有风险，点击“OK”按钮，IDA Pro会以调试模式启动Method Profiling实例。

如图26所示，单击菜单项“View”->“Open subviews”->“Exports”，按“Ctrl+F”组合键，搜索关键字“onClick”，选中“MainActivity$1.onClick@VL”行。

如图27所示，选中“MainActivity$1.onClick@VL”行并双击，在方法的第1行按“F2”键设置断点。然后，在手机上点击程序界面上的“Method Profiling”按钮，程序会在IDA Pro中命中断点。

如图28所示，在IDA Pro中单击菜单项“Debugger”->“Debugger windows”->“Locals”，打开变量窗口，可以看到程序中的变量已经正确显示出来。
接下来，使用“Step into”和“Step over”按钮调试代码了。

【注】使用IDA Pro动态调试APK时需要使用emulator -avd Pixel_XL_API_27开启Android模拟器，不然会出现Waiting for Debugger的错误。

5 总结

本文主要介绍了基于Android DEX程序的动态分析，以及常用的分析与调试工具。MobSF除了可以在逆向分析中使用，也经常在正向软件开发中使用。对基于DEX的Dalvik指令的调试工具，例如Android Studio配合smalidea的动态调试没有介绍。

综上，快速定位关键代码的思路如下：

1.分析流程
    搜索特征字符串
    搜索关键API
    通过方法名来判断方法的功能

2.快速定位关键代码
    反编译APK程序，AndroidManifest.xml => 包名/系统版本/组件
    程序的MainActivity(程序入口界面)
        每个Android程序有且只有一个MainActivity
        分析程序的执行流程
    需重点关注的Application
        Application执行时间
        授权验证

3.定位关键代码的技巧
    信息反馈法 (资源id/字符串)
    特征函数法 (API函数)
    顺序查看法 (分析程序执行流程/病毒分析)
    代码注入法 (动态调式/插入Log/查看Logcat/分析加解密)
    栈跟踪法 (动态调式/函数调用流程)
    Method Profiling (方法剖析 => 动态调式/热点分析/函数调用流程)

6 参考文献

[1]丰生强. Android软件安全权威指南[M]. 电子工业出版社, 2019.

---
