1 背景

重新开始学习Android真是有点难，之前好多知识都给忘了，通过翻阅相关资料并回顾自己的博客也拾起来不少东西。

接下来，就开始常见Android文件格式的历程吧🤭🤭🤭

Android系统中最常见的文件应属APK安装包。在开发与逆向分析APK程序时，会涉及APK安装包内部其他文件的结构。对开发人员而言，了解Android系统中与APK相关的文件格式，以及它们在系统中加载与处理方面的细节，将有助于找到反调试和对抗逆向分析的保护方案；对安全研究人员而言，洞察文件格式的内幕，将有助于挖掘与文件格式相关的漏洞，分析恶意软件的运作原理及行为，找到软件应用逻辑中的潜在风险，为Android平台的软件安全保驾护航。

2 APK文件

APK(Android Package)是指Android系统的软件安装包文件，APK是Android软件的核心和Android软件开发的结果，需要重点关注。

2.1 APK文件结构

APK文件与其他系统中的软件包一样，都有自己的格式与组织结构。从Android诞生那天起，APK文件的格式和就没有发生过变化，始终使用zip作为其格式。在目录结构上，APK文件也没有发生过变化。

图1 APK文件结构

一个完整的APK文件包含如下内容：

AndroidManifest.xml：编译好的AXML二进制格式的文件。Android项目的系统清单文件夹，Android的四大组件（Activity、Service、BroadcastReceiver、ContentProvider）均在此文件中配置。
META-INF目录：用于保存APK的签名信息，以便于用来确保APK文件不会被人随意修改。
classes.dex：程序的可执行代码。如果当前方法数超过65535，进行了分包处理，就会开启MutliDex，会有多个DEX文件。
res目录：程序中使用的资源信息，包括图片资源、字符串资源、颜色资源、尺寸资源等，此目录下面的资源都会出现在资源清单文件R.java的索引中。针对不同分辨率的设备，可以使用不同的资源文件。
resources.arsc：编译好的二进制格式的资源信息。资源索引表，用来描述具有ID值的资源的配置信息。
lib目录：当前APP所需要的so文件，so文件就是利用底层的C、C++代码实现的。
assets目录：存放需要打包到Android应用程序的静态资源文件，例如图片资源文件、JSON配置文件、渠道配置文件、二进制数据文件、HTML 5离线资源文件等。与res/raw目录不同的是，assets目录支持任意深度的子目录，同时该目录下面的文件不会生成资源ID。

2.2 APK文件的生成流程

在ADT时代，Android官方发布了一幅完整的APK编译流程图，如图2所示。

图2 ADT时代的APK编译流程图

具体的编译流程如下所示：

使用aapt(Android Asset Packaging Tool)打包程序资源文件，处理项目中的AndroidManifest.xml文件和XML布局文件，并生成R.java文件和resources.arsc文件；
使用aidl工具将所有的aidl接口转化为对应的Java接口；
- 没使用aidl的工程可以跳过，工具aidl跟aapt在同一目录。
- aidl是Android内部进程通信接口的描述语言，我们可以通过它定义进程间的通信接口。
所有的Java代码，包括R.java和Java接口都会被Java编译器javac编译成class文件
使用dx将所有的class文件与第三方library打包生成DEX文件；
调用apkbuilder将第一步编译后的资源、第四步生成的.dex文件，以及一些其它资源打包到APK文件中；
对APK文件进行签名；
使用zipalign工具对APK进行对齐操作，将APK包中资源文件距离文件的起始偏移修改为4字节的整数倍数，这样，在之后运行APP的时候，速度会比较快。

打包生成APK的整个过程都是基于ADT时代的编译工具集实现的。而到了Android Studio时代，编译流程的细节发生了一些变化，Android官方使用gradle作为APK的构建工具，但没有给出详细的新版APK打包流程，如图3所示。

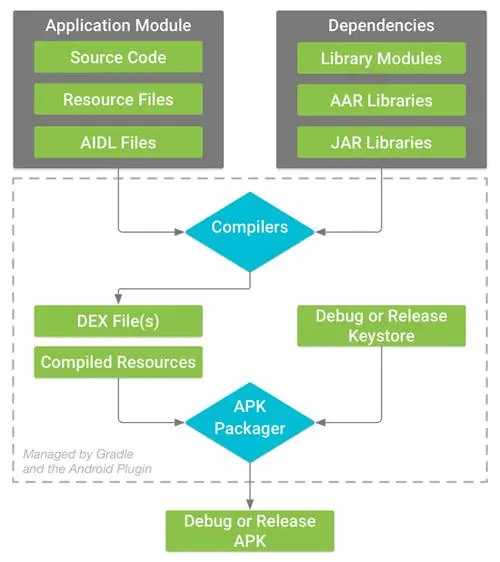

图3 Android Studio时代的APK打包流程图

2.3 APK安装流程及路径

2.3.1 APK安装的路径

APK文件安装涉及到如下几个目录：

system/app：系统自带的应用程序，获得adb root权限才能删除。
data/app：用户程序安装的目录，安装时把APK文件复制到此目录。
data/data：存放应用程序的数据。
data/dalvik-cache：将APK中的dex文件安装到dalvik-cache目录下（dex文件是dalvik虚拟机的可执行文件，其大小约为原始APK文件大小的四分之一）

2.3.2 APK安装的流程

点击APK安装，会启动PackageInstallerActivity，再进入InstallInstalling这两个Activity显示应用信息
点击页面上的安装，将APK信息存入PackageInstaller.Session传到PMS
PMS会做两件事，拷贝安装包和装载代码
在拷贝安装包过程中会开启Service来copyAPK、检查APK安装路径，包的状态
拷贝完成以base.apk形式存在/data/app/包名下
装载代码过程中，会继续解析APK，把清单文件内容存放于PMS
对APK进行签名校验
安装成功后，更新应用设置权限，发送广播通知桌面显示APP图标，安装失败则删除安装包和各种缓存文件
执行/system/bin/dex2oat优化

卸载过程是删除安装过程中在上述三个目录下创建的文件及目录。

3 META-INF目录

APK包中有一个名为META-INF的目录，存储了一些与APK签名有关的信息，如图4所示。

图4 APK签名相关文件

3.1 MANIFEST.MF

MANIFEST.MF是签名的清单文件，它是一个文本文件，计算APK内各文件的摘要，经过BASE64编码后记录，内容如图5所示。

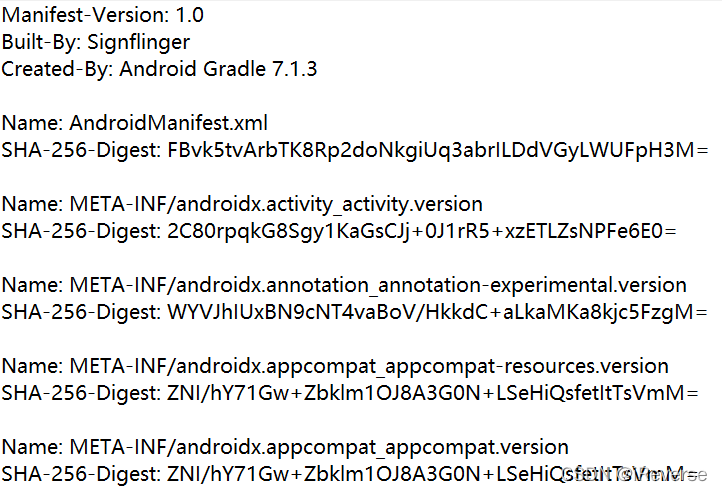

图5 MANIFEST.MF文件信息

可以看出，打包该文件的工具是Android Gradle 7.1.3，下面的每一组信息都包括Name与SHA-256-Digest，表示APK文件中每个文件的路径与它的SHA-256散列值的Base64值。

3.2 CERT.SF

CERT.SF是签名信息文件，也是一个文本文件，内容如图6所示。

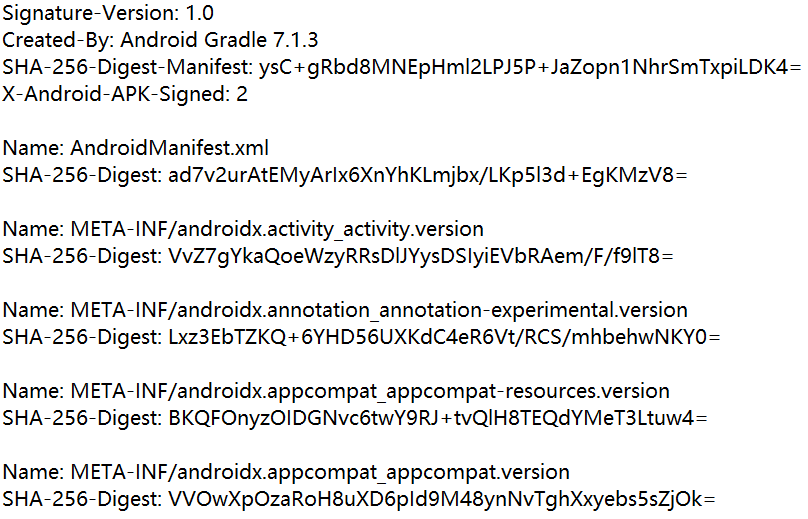

图6 CERT.SF文件信息

乍看上去，记录的每一组信息也包括Name与SHA-256-Digest。但是，记录MANIFEST.MF的摘要的BASE64编码，并再次计算MANIFEST.MF内每个条目的摘要，经过BASE64编码后记录。

3.3 CERT.RSA

CERT.RSA文件中存放了APK的开发者证书、签名信息和签名算法。通过该文件可以识别开发者的身份，以及判断APK是否被篡改，执行图7中的命令可以查看CERT.RSA中开发者证书的内容。

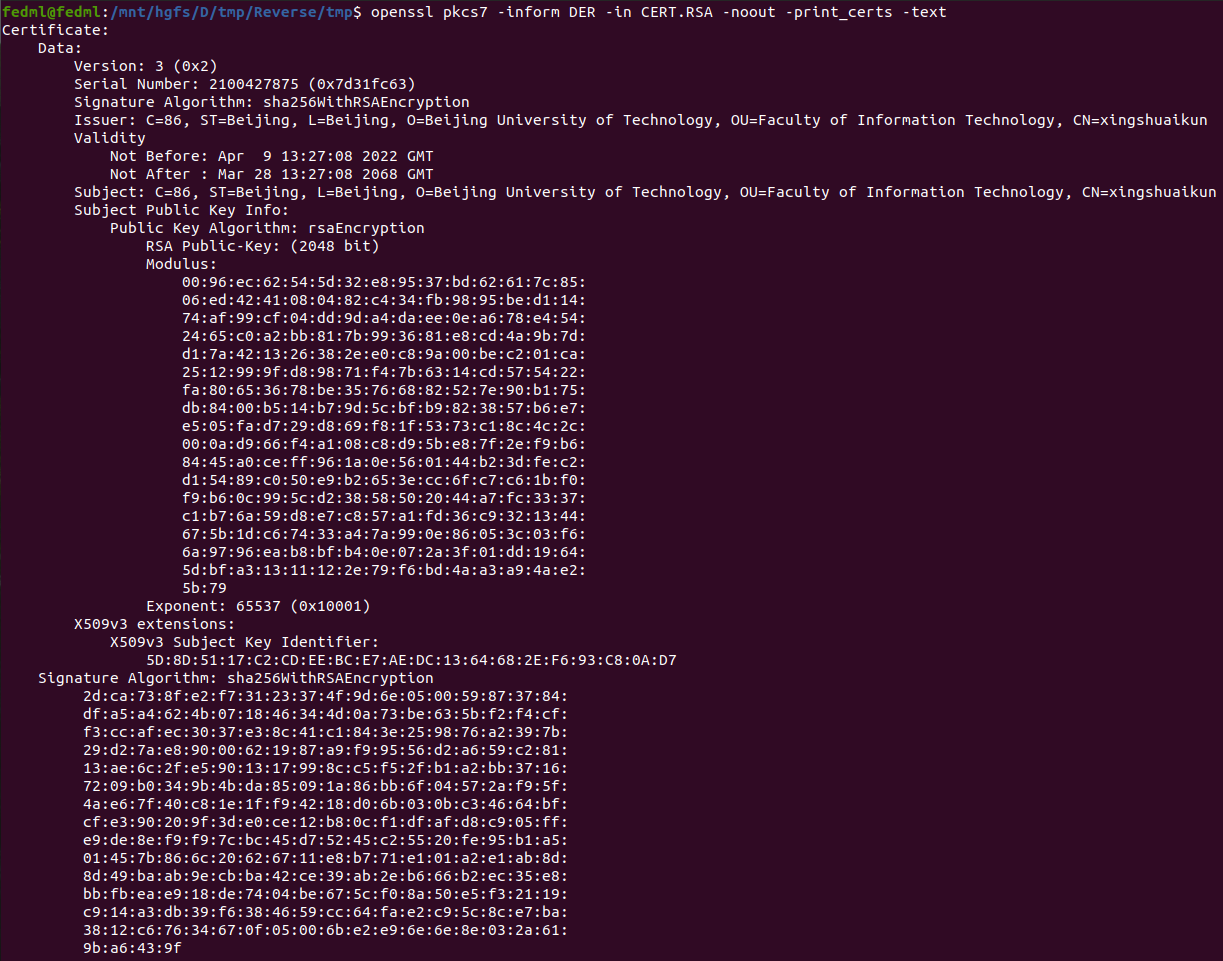

图7 CERT.RSA文件信息

3.4 Android支持的签名方案

为了APP在不同Android版本上的兼容性，应按照v1，v2，v3的顺序依次对应用进行签名，验证的时候顺序相反，如图8所示。

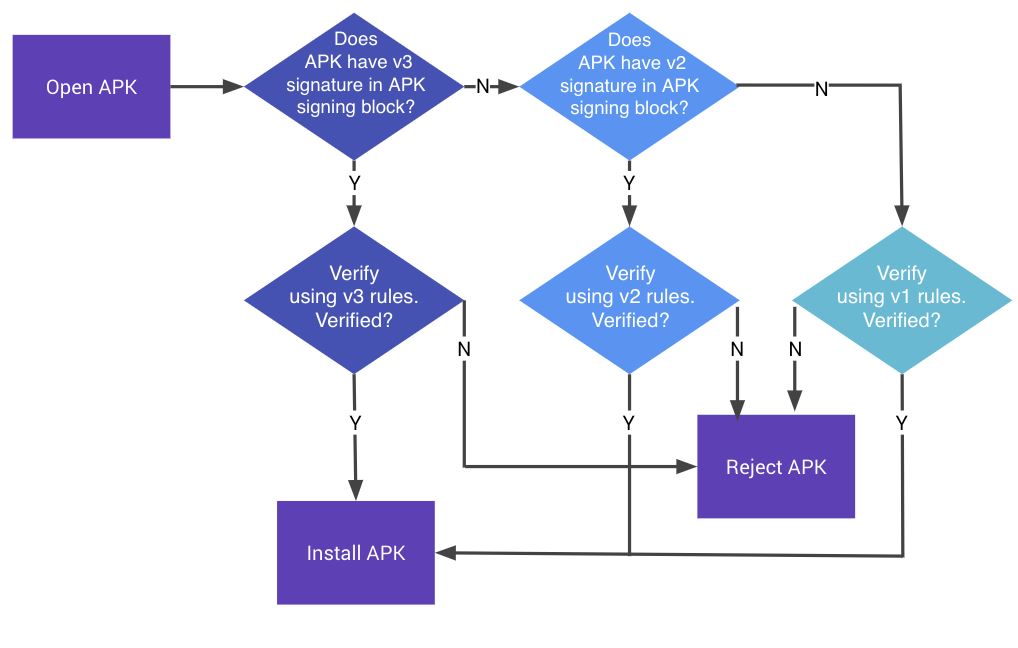

图8 Android支持的签名方案

关于v1，v2，v3签名的简介如下所示：

v1：基于JAR签名
v2：Android 7.0中引入
v3：Android 9中引入

4 DEX文件

classes.dex文件中包含APK的可执行代码，是分析Android软件时最常见的目标，DEX文件的数据结构及说明如图9所示。

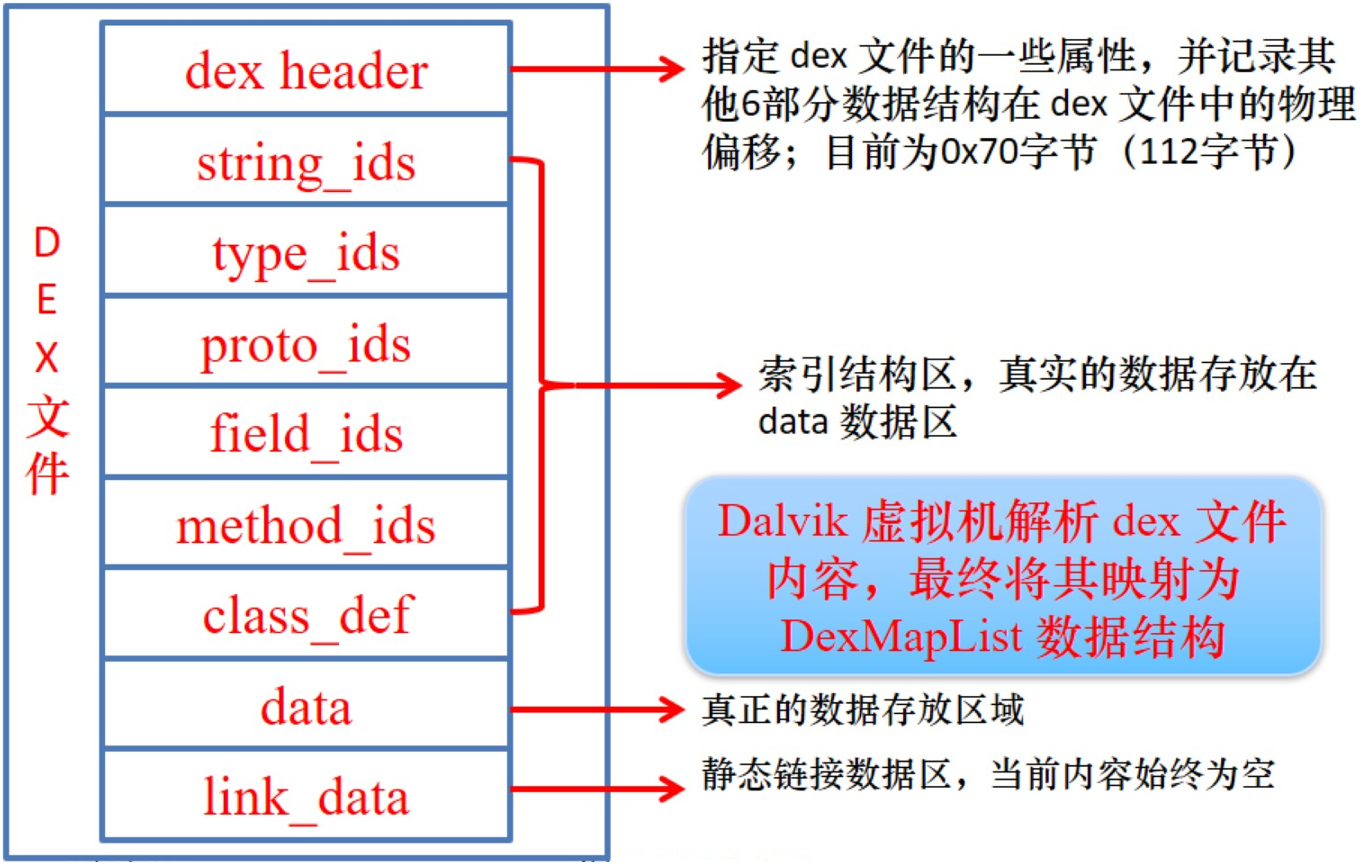

图9 DEX文件数据结构

在Android 5.0之前，主要使用的虚拟机是Dalvik。当APK首次安装，或者系统升级、重新启动时，为了提高DEX文件的执行效率，Dalvik会对APK中的DEX文件进行一定程度的优化。具体的做法是：/system/bin/dexopt解析DEX文件后会生成一个ODEX文件，将其存放在Android设备的/data/dalvik-cache目录下。以后再运行这个程序时，就不会读取APK中的DEX文件，而会直接加载这个优化过的ODEX文件，从而大大节省每次运行程序时在优化上耗费的时间。

5 OAT文件

OAT文件是在Android 4.4中引入的。OAT是优化过的、用于ART虚拟机执行的DEX文件，类似于Dalvik的ODEX文件。系统在安装APK时，会调用/system/bin/dex2oat自动生成OAT文件。

OAT文件格式在设计之初就考虑到最终执行的程序是ELF格式的这一事实，为避免过多的文件格式设计所带来的麻烦，最终将OAT文件格式完全融入Android所特有的ELF格式。OAT文件格式图如图10所示，

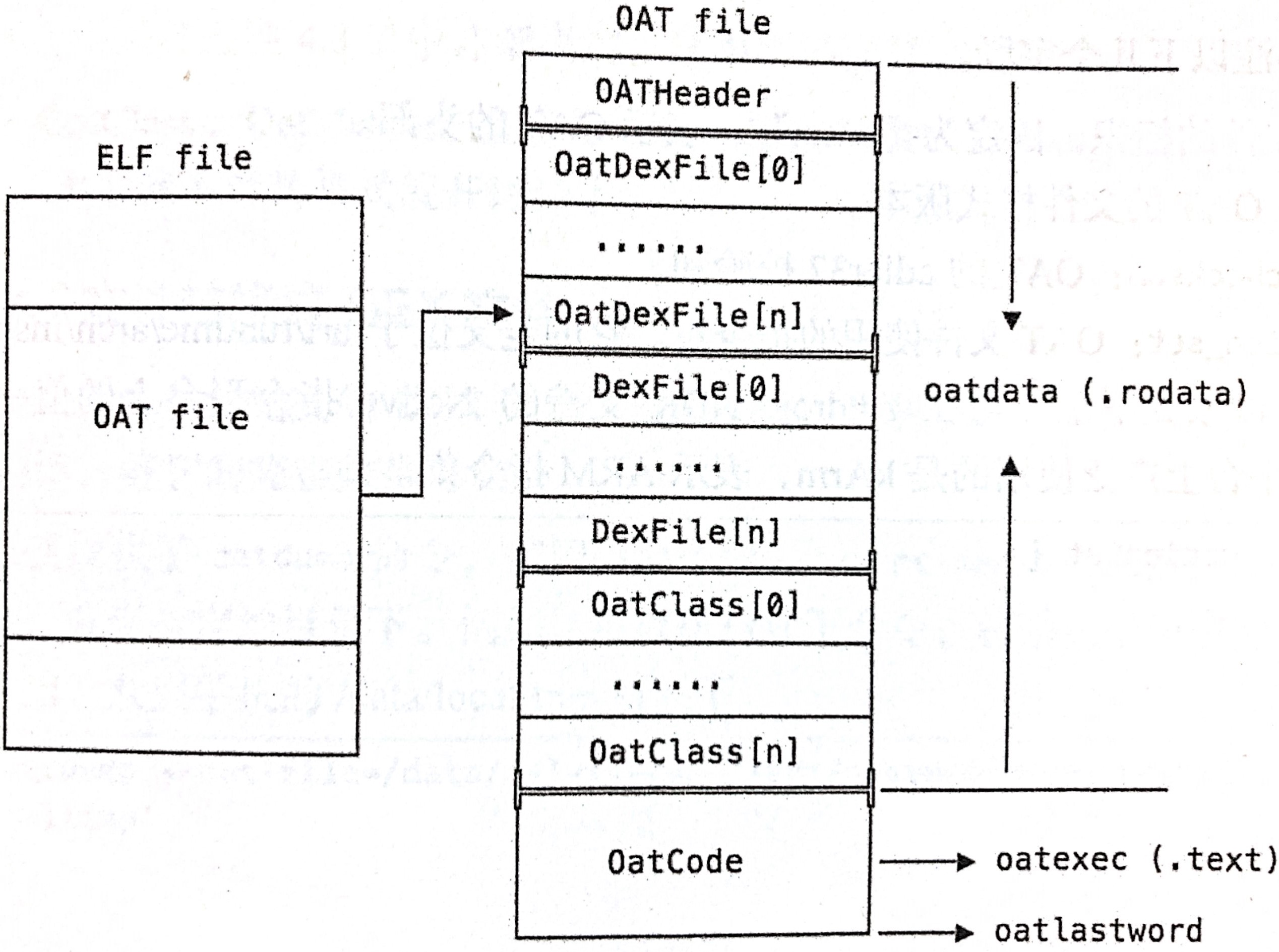

图10 OAT文件格式图

一个OAT文件必须包含oatdata、oatexec和oatlastword三个符号。

oatdata符号指向的地址是OAT所在的.rodata字段，这里存放的是OAT文件头OATHeader、OAT的DEX文件头OATDexFile、原始的DEX文件DexFile、OAT的DEX类OatClass等信息。
oatexec符号指向的地址是OAT所在ELF的.text字段，这里存放的是编译生成的Native指令代码。
oatlastword符号指向的地址是OAT文件结束处在ELF中的文件偏移，通过它可以确定OAT文件的内容在哪里结束。
